Netwerkarchitectuur & Switches
Het netwerk maakt gebruik van een dedicated 10 GbE core en een aparte switch voor fysieke scheiding van het clusterverkeer.
🎛️ Switch & Router Configuratie
- Router (Asus RT-BE88U): Regelt de inter-VLAN routing. De uplink naar de QNAP switch is een Trunk-poort die alle VLANs doorlaat via 10 GbE UTP.

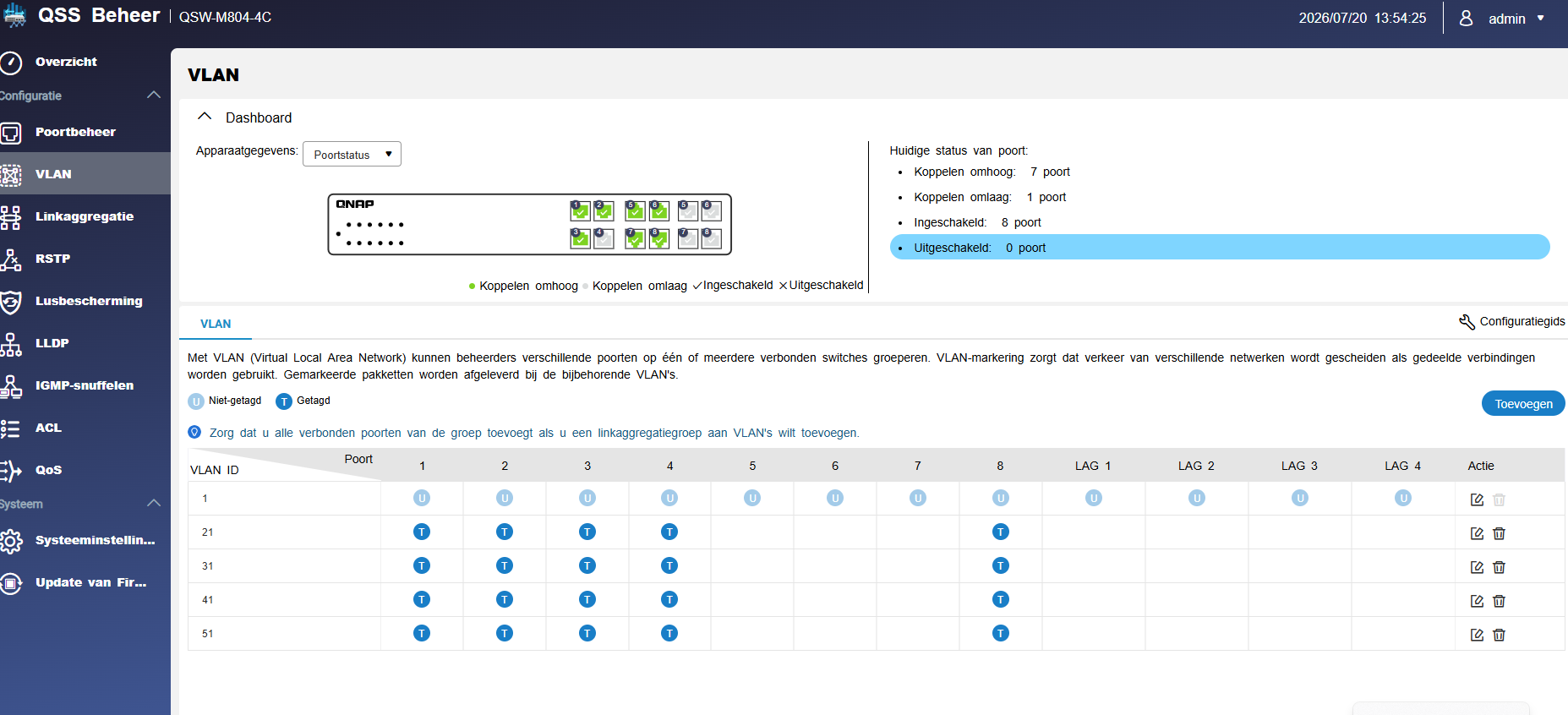

- Core Switch (QNAP QSW-M804-4C): De 10 GbE rootswitch die alle zware storage- en trunkverbindingen afhandelt. Hierop zijn de VLANs getagd.
- Cluster Switch (Zyxel GS1900-8): Toegewijde switch die puur het Corosync/cluster-verkeer tussen de Lenovo's afhandelt om latency te minimaliseren.
🏷️ VLAN Matrix

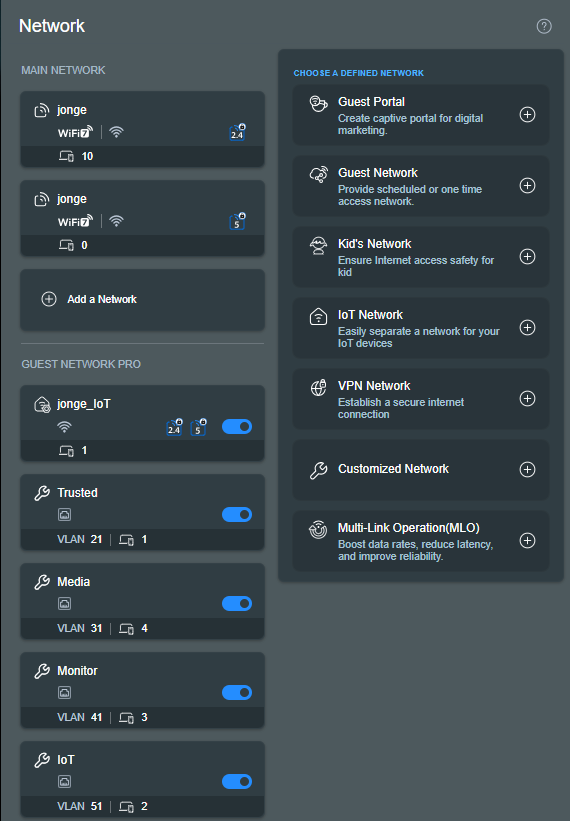

De VLANs zijn aangemaakt met Guest Network Pro op de Asus router en doorgezet naar de QNAP rootswitch:
| VLAN ID | Subnet | Naam | Doel / Omschrijving |
|---|---|---|---|
| VLAN 1 | 192.168.11.0/24 |
Standaard | Beheer-PC, Proxmox UI, TrueNAS UI, Switches |
| VLAN 21 | 192.168.21.0/24 |
Trusted Devices | Veilige netwerkapparaten |
| VLAN 31 | 192.168.31.0/24 |
Media | Plex, Jellyfin containers, Smart TV's |
| VLAN 41 | 192.168.41.0/24 |
Monitoring | Uptime Kuma, logs, statistieken |
| VLAN 51 | 192.168.51.0/24 |
IoT | Slimme apparaten (geïsoleerd via Asus Guest Pro) |

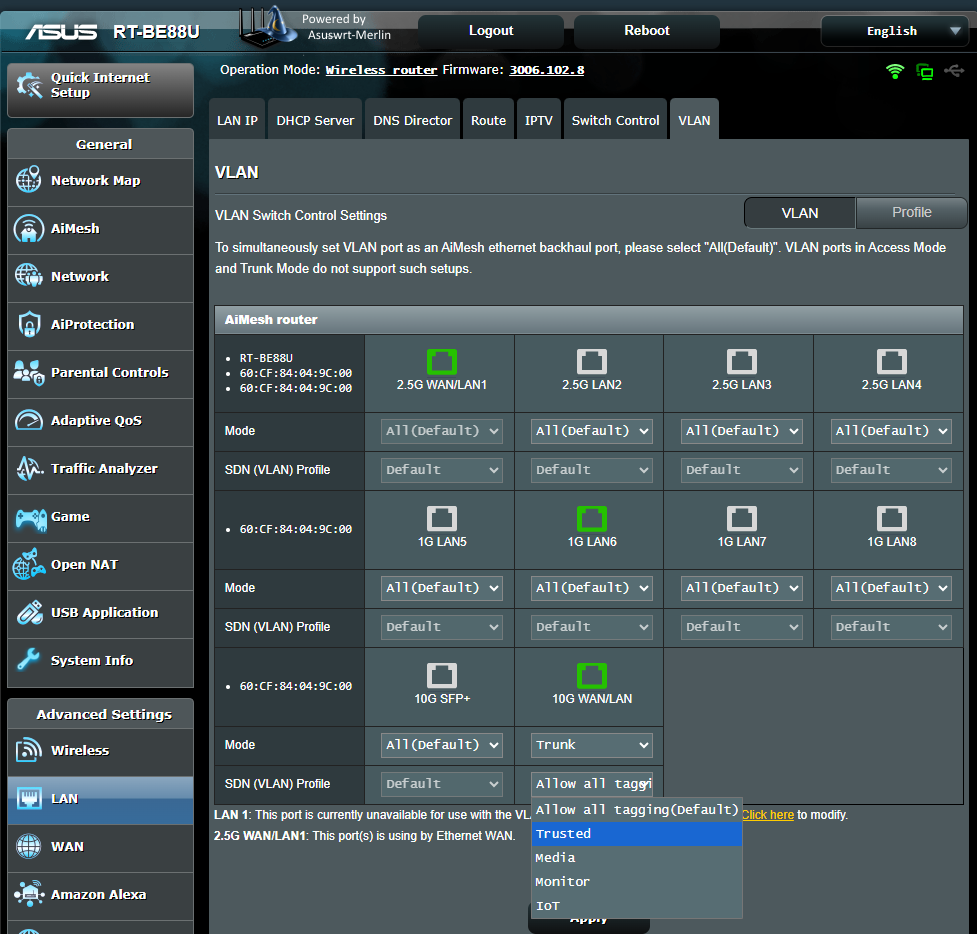

Deze staat op all taged, je wilt immers dat al het verkeer doorkomt naar de rootswitch waar je homelab aanhangt nietwaar
