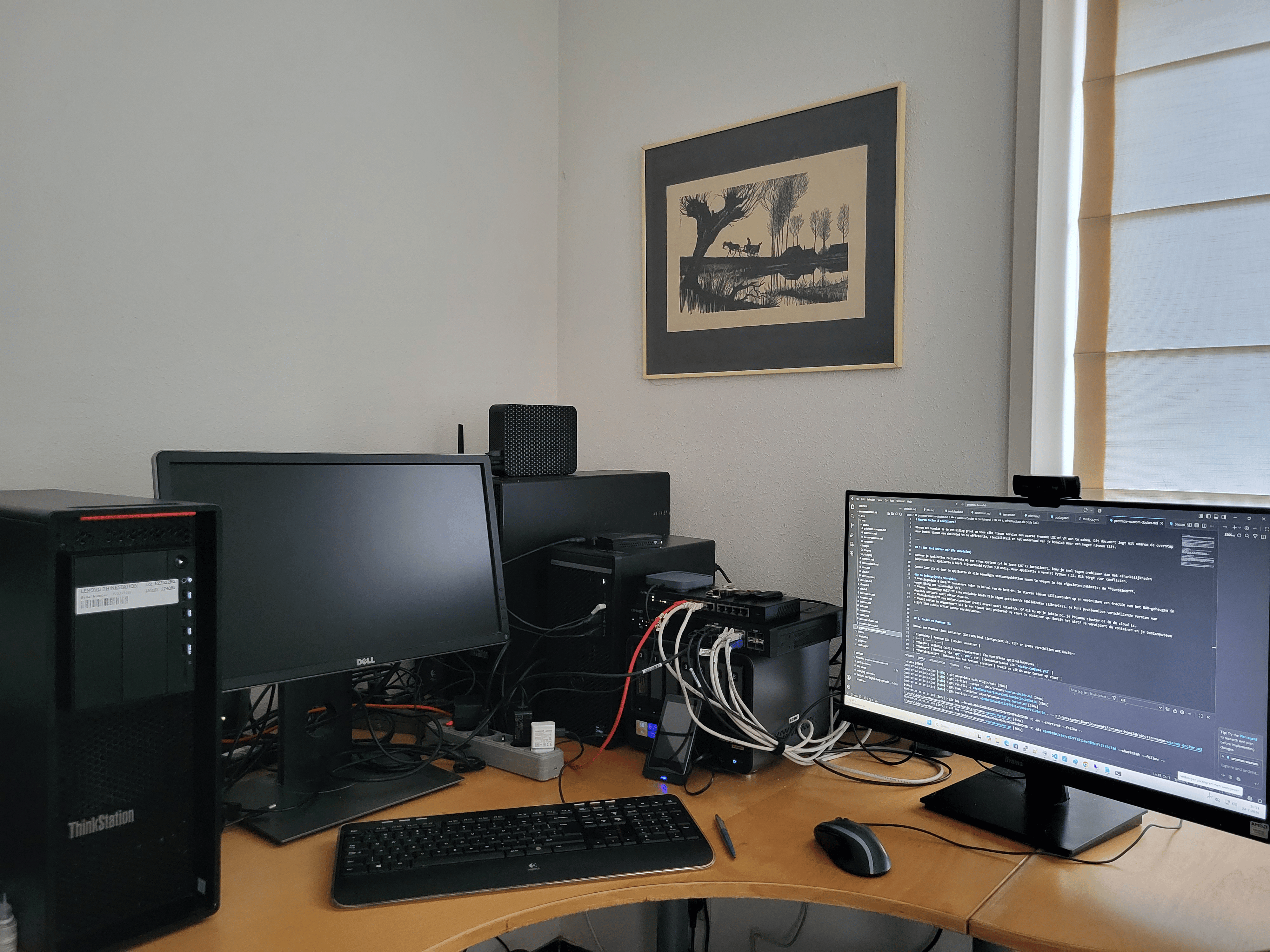

🛠️ Mijn Thuislab Infrastructuur
Welkom bij het overzicht van mijn thuislab. Deze omgeving is opgebouwd uit een Proxmox Compute-cluster, een krachtige standalone opslag- en applicatieserver, een dedicated beheerstation en een gescheiden netwerkarchitectuur.
⚡ Compute Cluster (High Availability)
Dit cluster bestaat uit twee identieke nodes die in een Proxmox VE cluster-opzet draaien voor rekenkracht en hoge beschikbaarheid.
💻 Nodes: 2x Lenovo ThinkStation P520
| Component | Specificatie per Node |
|---|---|
| Processor | Intel Xeon W-2135 (6 Cores / 12 Threads) |
| Geheugen | 128 GB ECC RAM (geschikt voor zware VM's) |
| Grafische Kaart | NVIDIA Quadro P1000 (GPU passthrough naar Plex LXC) |
| Besturingssysteem | Proxmox VE (Geclusterd) |
🌐 Netwerkconfiguratie Cluster
- Clusterverkeer: 1 GbE onboard NIC (Toegewezen aan Corosync / Cluster sync via Zyxel switch)
- VM & LXC Verkeer: Intel X710 10 GbE Dual-Port NIC (Hoge bandbreedte naar QNAP switch)
🎛️ Standalone Opslag- & Applicatieserver
Deze server fungeert als de centrale opslag- en media-engine van het lab en draait tevens de back-up infrastructuur en de clustergetuige.
🚀 Server: AOOSTAR WTR Pro Max 8845HS
- Processor: AMD Ryzen 7 8845HS (8 Cores / 16 Threads)
- Geheugen: 80 GB ECC RAM
- Hypervisor: Proxmox VE (Standalone)
📦 Virtuele Machines & Containers
- TrueNAS SCALE (VM):
- Functie: Centrale opslag en media-engine.
- Harde Schijven: Directe toegang via PCI Passthrough van de SATA-controller (
0000:68:00.0,pcie=1,rombar=0) naar alle 3.5" HDD's. - Proxmox Backup Server (PBS) (VM):
- Functie: Geautomatede back-ups van het compute-cluster en lokale VM's.
- Qdevice (LXC Container):
- Functie: Actieve clustergetuige (Quorum device) voor het Lenovo compute-cluster.
🌐 Netwerkconfiguratie Opslag
- 10 GbE Opslagnetwerk: 2x Intel X710 10 GbE SFP+ poorten (Waarvan één verbonden met de QNAP core switch)
- 2.5 GbE Clusternetwerk: 2x 2.5 GbE poorten (Waarvan één verbonden met het compute-cluster ten behoeve van de Qdevice LXC)
🌐 Netwerkarchitectuur & Switches
Het netwerk maakt gebruik van een dedicated 10 GbE core en een aparte switch voor fysieke scheiding van het clusterverkeer. Dit garandeert maximale opslagsnelheid en minimale latency voor het cluster.
🎛️ Switch & Router Configuratie
- Router (Asus RT-BE88U): Regelt de inter-VLAN routing. De uplink naar de QNAP switch is een Trunk-poort die alle VLAN's doorlaat via 10 GbE UTP.
- Core Switch (QNAP QSW-M804-4C): De 10 GbE rootswitch die alle zware storage- en trunkverbindingen afhandelt. Hierop zijn de VLAN's getagd.
- Cluster Switch (Zyxel GS1900-8): Toegewijde switch die puur het Corosync/cluster-verkeer tussen de Lenovo's afhandelt om latency te minimaliseren.
📶 Draadloos Netwerk (Access Points)
- AP 1 (Asus RT-AC68U): Ingezet voor wifi-dekking binnen de netwerkomgeving.
- AP 2 (Asus RT-AC85P): Aanvullend access point voor optimale dekking en client-verdeling.
🖨️ Randapparatuur
- Printer (Brother MFC-J5330DW): Netwerkprinter, gekoppeld binnen de infrastructuur voor centrale toegang.
🖥️ Dedicated Beheerstation
Een fysiek gescheiden werkstation om de gehele infrastructuur veilig en onafhankelijk te beheren.
🛡️ PC: Dell OptiPlex 7110
- Processor: Intel Core i5-13500
- Geheugen: 32 GB RAM
- Netwerkkaart: Intel X710 NIC
- Rol / Functie: Toegewijde beheer-pc voor de veilige configuratie van het Proxmox cluster, switches en de router.
